[Wear OS] 워치 기기대응 해결해보기
배경
필자는 올해 GDG Super.init(version=6) 행사에서 워치와 관련한 주제로 발표를 진행하였다. 이때, 청중의 흥미를 좀 더 불러일으키기 위해 직접 기획하고 개발한 개인 프로젝트 워치 앱에 대한 시연을 선보였다. 몇 가지 작은 문제들만 해결하면 곧 배포 예정이고, iOS도 하반기 안에 배포예정이다.
발표 준비에 대한 시간이 충분하지 않아서, 필자가 가지고 있는 갤럭시 워치4 모델에서만 잘 보이도록 임시로 만들어 시연을 준비했다. 따라서 배포 전 기기대응을 할 필요가 있었고, 가장 영향을 많이 받는 시작 화면에 대해서 기기대응을 진행한 과정을 설명해보려고 한다.
⚠️ 겪었던 문제
필자는 Wear OS를 사용하는 워치 기기들을 타겟하여 디자인하였다. 대부분의 Wear OS를 지원하는 기기들(구글 픽셀 워치, 갤럭시 워치)은 원형이기에 이를 고려하였다.

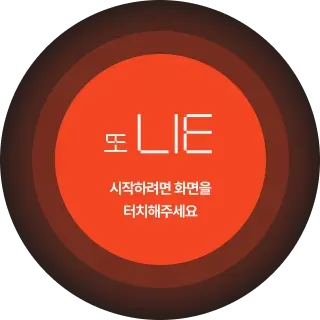

앱의 컨셉과 어울리게 심박수가 퍼지는 느낌을 주도록 파형 느낌으로 디자인 해보았고, 가운데에는 앱 텍스트 로고와 시작 안내 텍스트를 배치하였다. 나중에 애플 워치에 대응을 하게되면 변경될 여지가 있는 화면이다.

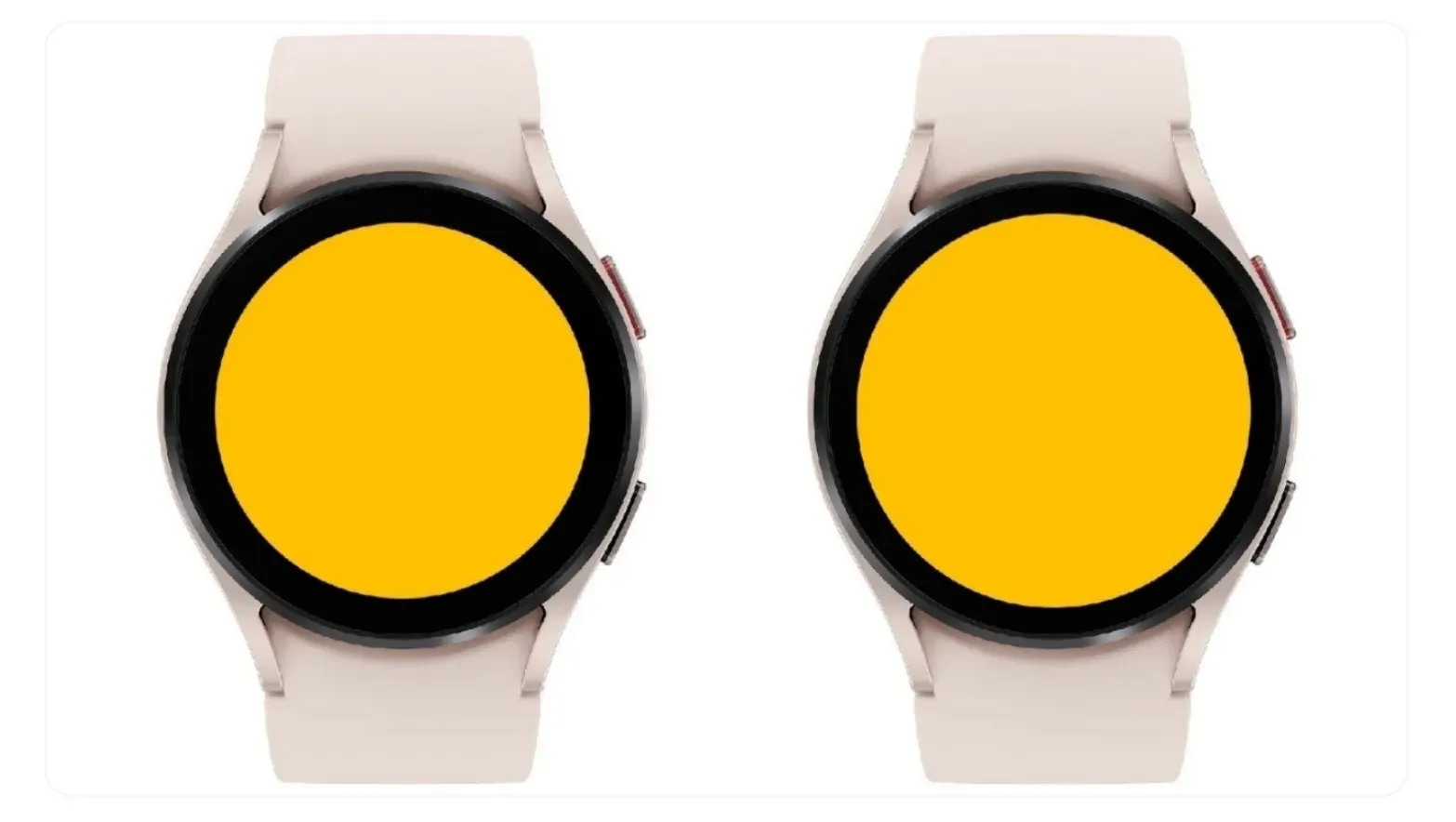

일단 위 화면을 빠르게 구현하기 위해, 색이 다른 3개의 원형 Box를 고정된 크기로 배치하였다. 하지만 여기서 간과한 점이 있었다. 워치의 베젤 크기가 생각보다 커서 검정색 영역이 거의 2배로 보인다는 점이였다. 베젤이란❓ 디스플레이 기기의 테두리를 말하며, 디스플레이 패널을 고정하고 보호하기 위해 존재한다. 디스플레이의 구조적인 설계를 위해서 반드시 필요한 부분이다.

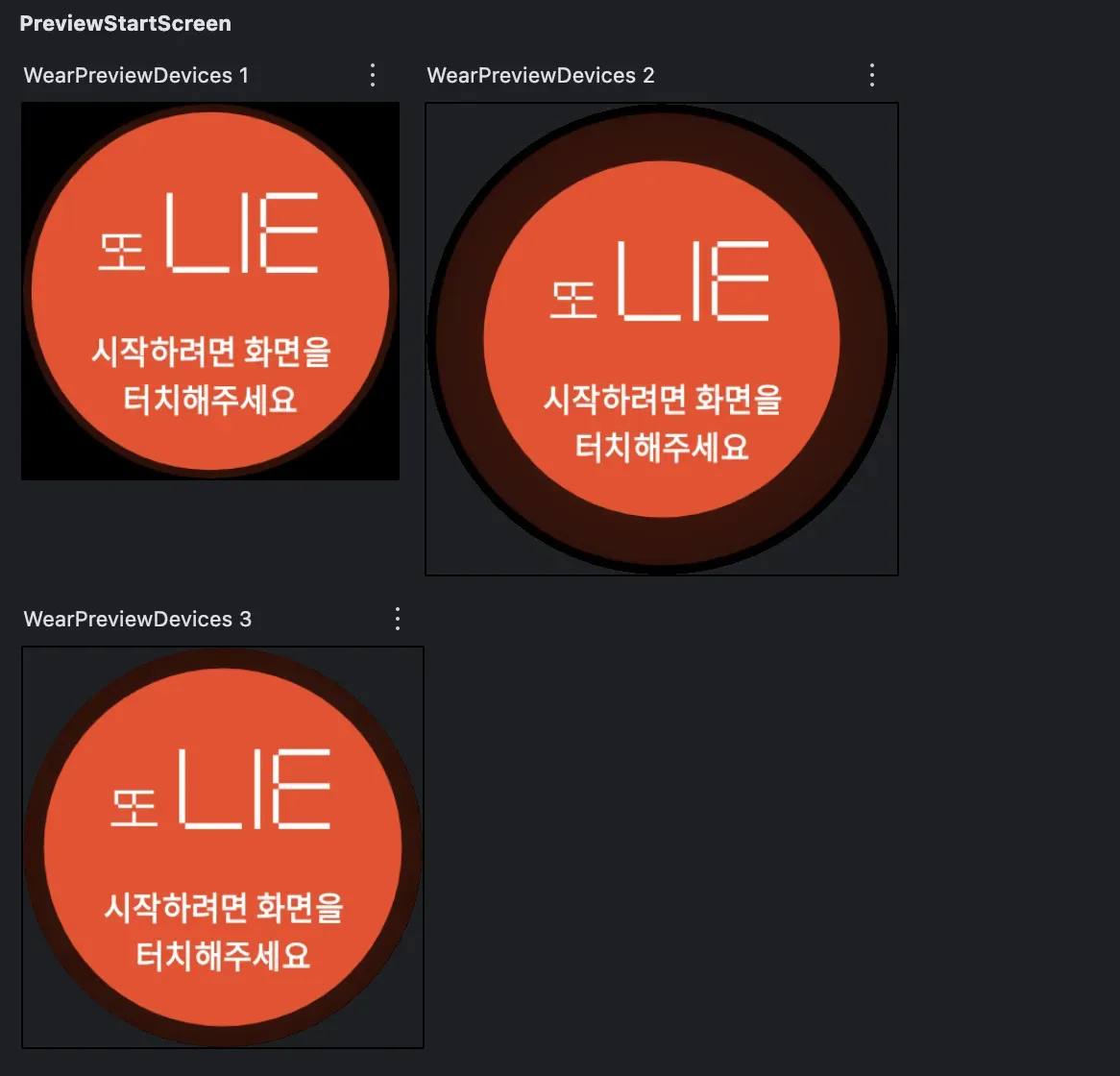

정말 시간이 없었기에 일단 갤럭시 워치4 기기의 베젤 크기를 고려해서 코드를 수정하였고, 프리뷰 화면에서는 아래와 같이 보였다.
필자의 워치는 위 이미지에서 WearPreviewDevices 2에 해당되어서, 베젤의 크기를 반영하면 원래 의도했던 디자인이 보이게 되었다. 필자의 기기로 발표 중 시연을 진행했기에 문제 없이 진행하였고, 필자가 판단하기엔 꽤 반응이 좋았다.
🔎 기기대응 전 워치의 특징 파악해보기
본격적인 기기대응을 시도하기 전에, 먼저 사용자 층을 파악해 보았다. Wear OS를 사용하는 워치는 40~47mm 케이스, 1.2~1.5인치 화면이 주류이며, 베젤은 2~4mm 수준이 일반적이라고 한다. 국내에서는 삼성의 갤럭시 워치의 사용률의 압도적으로 높은데, 44mm 모델이 가장 평균적인 것 같다. 베젤 영역은 평균적으로 8% 정도 영역을 차지한다.
이 정보를 반영해서 기기의 베젤 영역을 디자인에 포함시키는 전략을 사용했다. 이 방법을 사용하면 기존의 디자인도 유지하며 화면을 좀 더 크게 사용할 수 있다.
🖌️ 비율을 반영해 원 그려보기
BoxWithConstraints(
modifier = Modifier
.fillMaxSize()
.clickable { /* …네비게이션… */ },
contentAlignment = Alignment.Center
) {
val screenWidthDp = maxWidth
}
먼저 런타임에 최대 허용 너비와 높이(maxWidth, maxHeight)를 읽어오기 위해 BoxWithConstraints를 사용한다. BoxWithConstraints를 사용하면 “지금 이 기기의 화면 크기” 또는 “지금 이 Composable에 할당된 크기”를 알 수 있다.
워치에서는 가로와 세로의 길이가 같은 원형 화면을 사용하기에 maxWidth == maxHeight가 된다.
Canvas(modifier = Modifier.matchParentSize()) {
val radiusPx = size.width / 2f
val center = Offset(rPx, rPx)
// 1) 그라디언트 원 (빨강→검정 페이드)
val gradientBrush = Brush.radialGradient(
colorStops = arrayOf(
0.00f to RedTertiary, // 반지름 0% 지점: 순수 RedTertiary
0.85f to RedTertiary, // 반지름 85% 지점까지: 여전히 RedTertiary
1.00f to Color.Black // 반지름 100% 지점: Black
),
center = center,
radius = radiusPx
)
drawCircle(brush = gradientBrush, radius = radiusPx)
// 2) 중간 원: 반지름 95% (RedSecondary)
drawCircle(color = RedSecondary, radius = radiusPx * 0.95f)
// 3) 안쪽 원: 반지름 75% (RedPrimary)
drawCircle(color = RedPrimary, radius = radiusPx * 0.75f)
}

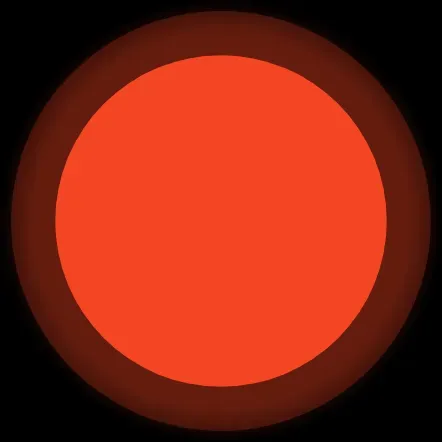

그다음 Canvas를 사용해서 원을 그린다. 기본적으로 제공하는 drawCircle 함수를 사용하여 지정한 반지름 크기의 원을 그릴 수 있다. 반지름 크기는 Canvas에서 제공하는 size에서 절반을 사용하면 된다. 반지름에 원하는 비율을 곱하면, 어떤 워치 모델에서도 일관된 UI 비율을 보장할 수 있다. (가장 바깥쪽 원에는 그라디언트 효과를 부여해야만 했기에 Brush를 사용하여 색을 표시하였다.)
이제 원은 원하는 비율로 잘 그렸으나, 가장 안쪽 원 안에는 로고와 텍스트가 존재했는데, 이 콘텐츠들이 가장 안쪽 원을 벗어나면 시각적으로 좋지 않게 보이기 때문에 추가적인 대응이 필요했다.
스케일링 적용해보기
필자의 워치를 기준으로 안쪽 콘텐츠(이미지와 텍스트)를 적절한 크기로 배치한다음, 유저의 워치 크기에 맞춰서 스케일링을 적용하면 간단하게 문제를 해결할 수 있다. 안쪽 콘텐츠 중 텍스트는 항상 일정한 크기로 보여주고자 했기에 sp가 아닌 dp를 사용하였다. sp는 사용자 시스템 설정에서 글꼴 크기를 변경하면 같이 커지거나 작아지기에 필자가 의도했던 안쪽 원 안에 배치하는 것에 문제가 있을 수 있기 때문이다.
먼저 기준 모델을 정의하였다. 필자 기기의 화면 너비를 기준으로 잡고 비율을 계산하는 식으로 진행하였다.
val screenWidthDp = maxWidth
// 44mm 화면 기준
val baseWidthDp = 218.dp
val scale = screenWidthDp / baseWidthDp
val baseImageWidth = 108.dp
val baseImageHeight = 70.dp
val imageWidth = baseImageWidth * scale
val imageHeight = baseImageHeight * scale
val baseFontSize = 15.toTextDp
val baseLineHeight = 23.toTextDp
val fontSize = baseFontSize * scale
val lineHeight = baseLineHeight * scale
val baseSpacer = 10.dp
val spacerHeight = baseSpacer * scale
BoxWithConstraint를 사용했기에 maxWidth로 쉽게 사용자 기기의 크기를 알 수 있었고, 기준으로 잡은 크기와의 비율을 구하면 스케일링을 적용할 수 있다.
Column(
modifier = Modifier.fillMaxSize(),
horizontalAlignment = Alignment.CenterHorizontally,
verticalArrangement = Arrangement.Center
) {
Image(
painter = painterResource(R.drawable.img_logo),
contentDescription = "logo",
modifier = Modifier.size(width = imageWidth, height = imageHeight)
)
Spacer(Modifier.height(spacerHeight))
Text(
text = "시작하려면 화면을\\n터치해주세요",
fontSize = fontSize,
fontWeight = FontWeight.Bold,
lineHeight = lineHeight,
textAlign = TextAlign.Center
)
}

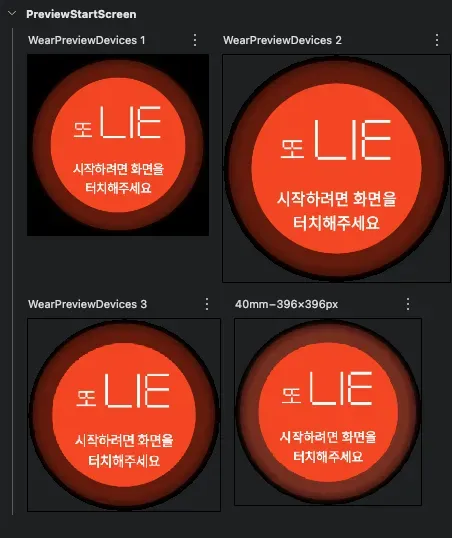

위와 같이 스케일링한 크기들을 알맞게 넣어주면 아래와 같이 어떤 크기의 기기에서도 원하는 비율의 디자인을 보여줄 수 있다.
느낀 점
이번 포스팅 경험으로 워치 기기들의 크기가 4mm 차이나도 10% 정도 차이가 나는 것이기에 기기대응이 반드시 필수적이라는 것을 느꼈다. 그리고 기기의 물리적인 특징인 베젤을 오히려 디자인적인 요소로 활용하면 유용할 것 같다. 물론, 가까운 미래에 베젤 영역이 굉장히 얇아진 새로운 워치 기기가 나오면 베젤을 활용한 디자인은 실패할 것 같지만, 사용자의 기기를 파악해 다른 디자인을 적용하도록 분기처리를 할 수 있기에 어느정도 보완할 수는 있을 것 같다.(물론 새로운 기기가 나올 때마다 업데이트가 필요하다..)
추가로 Wear OS의 접근성 공식문서를 읽어보니 모바일과 비슷하게 TalkBack 지원, 콘텐츠 Description, 최소 터치 영역 등등이 존재했다. 필자가 만든 앱에서는 글꼴 크기에 대한 변경만 고려하면 되는데, 이 부분은 디자인적인 안정성을 챙기기 위해 고정 크기를 반영할 예정이다. 오버플로우를 통해 생략하거나 줄 수를 늘려 표시할 수 있지만, 워치에 한정해서는 디자인적인 요소가 접근성 보다 훨씬 중요하다고 생각하기 때문이다. 물론 필자의 개인적인 생각이며, 배포 전에는 autoSizeMaxTextSize 등으로 글꼴 크기 테스트를 진행해서 최대한 접근성을 높이려고 한다.
